OpenCV儀表資料識別

from https://www.itread01.com/content/1549402408.html

OpenCV儀表資料識別（一）：整體思想

其他 · 發表 2019-02-06

ads

一、目標：利用OpenCV完成對儀表上八段數碼管資料的識別。

二、整體思想：

1. 影象預處理

2. 數字識別

3. 將數字按照正確的精度儲存並顯示到螢幕

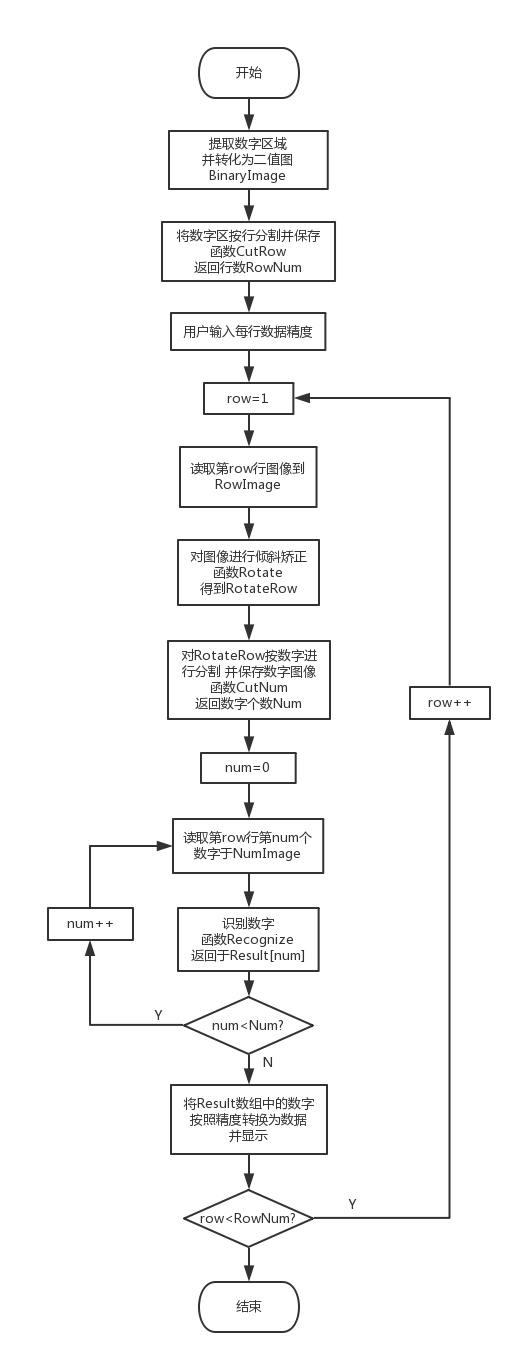

程式流程圖如下：


接下來將分開介紹各部分的實現方法。

參考文獻：

尹傳歷，基於視訊影象的數字儀表讀數自動識別

王淑憬，基於OPENCV的數字萬用表數字識別方法





from https://blog.csdn.net/ZhtSunday/article/details/52093165



OpenCV仪表数据识别（三）：数据按行分割

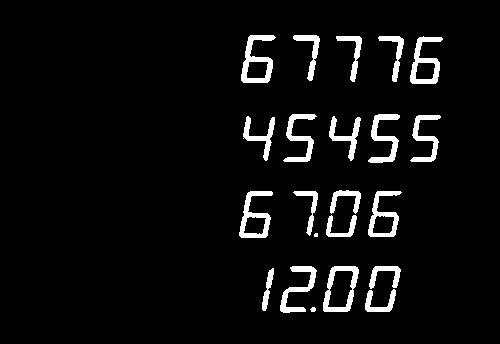

如果图片中有多行数据，在将每个数字识别分割出来之前我们应该对图片进行分行操作。以免分割出的数字发生混乱。

1.实现方法
采用投影法，将每一行的数字横向投影。

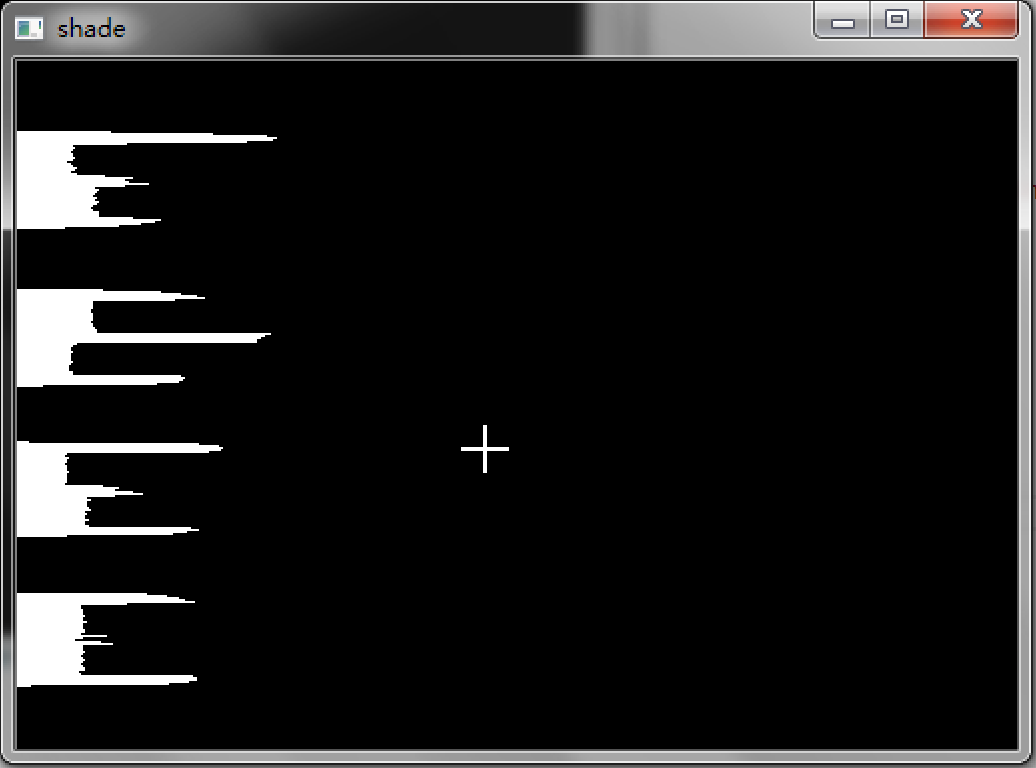

就像这样


但是在实际的操作中我发现其实并没有必要将投影图建立出来，只要有了每一行的白色像素数就够了。

2.代码
本段代码的输入图像是用上一篇文章的方法生成的二值图BinaryImage。这里要注意的是，如果将二值图储存再读取之后，建议重新二值化，否则很多像素将不再是标准的0或者255。
/********************行分割子程序*********************/
//函数名称：int CutRow（IplImage *BinaryImage）
//功能：行分割
//入口参数：二值化图像BianryImage
//出口参数：行数Row
//生成：行图像Row1.2.3...
/***************************************************/
int CutRow(IplImage *BinaryImage)
{
    CvSize pSize;
    pSize.width=BinaryImage->width;
    pSize.height=BinaryImage->height;
    int *rowwidth=new int[pSize.height];
    //建立数组rowwidth用来存储每行白色像素数
    memset(rowwidth,0,pSize.height*sizeof(int));
    double val;
    for(int i=0;i<pSize.height;i++)
    {
        for(int j=0;j<pSize.width;j++)
        {
            val=cvGetReal2D(BinaryImage,i,j);
    //统计白色的像素
                rowwidth[i]=rowwidth[i]+1;
        }
    }
    //查找分行位置
    int *DivLoc=new int[10];
    memset(DivLoc,0,10*sizeof(int));
    int RowNum=0;
    for(int i=1;i<pSize.height;i++)
    {
        if(rowwidth[i-1]>=10 && rowwidth[i]<10)
        {
            DivLoc[RowNum]=i;
            RowNum++;
        }
    }

    //按行分割图像
    RowNum=0;
    while(DivLoc[RowNum])
    {
        char *LinePath=(char *)malloc(30*sizeof(char));
        if(LinePath==NULL)
        {
            printf("行图片路径内存分配失败");
            exit(1);
        }

        //确定矩形（留5像素边）
        if(RowNum==0)
            RectLine=cvRect(0,0,pSize.width,DivLoc[RowNum]+5);
        else
            RectLine=cvRect(0,DivLoc[RowNum-1]+5,pSize.width,DivLoc[RowNum]-DivLoc[RowNum-1]);
        IplImage *RowImage=cvCreateImage(cvSize(RectLine.width,RectLine.height),IPL_DEPTH_8U,1);
        cvSet(RowImage,cvScalar(0),0);
        cvSetImageROI(BinaryImage,RectLine);
        cvCopy(BinaryImage,RowImage);
        cvResetImageROI(BinaryImage);
        //保存分行图像
        sprintf(LinePath,"C:\\picture\\biao2\\Row%d.jpg",RowNum+1);
        cvSaveImage(LinePath,RowImage);
        cvReleaseImage(&RowImage);
        free(LinePath);
        LinePath=NULL;
        RowNum++;
    }
    delete DivLoc;
    delete rowwidth;
    return RowNum;
}1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71


3.解析首先建立rowwidth数组用来存储每行白色的像素数。
    CvSize pSize;
    pSize.width=BinaryImage->width;
    pSize.height=BinaryImage->height;
    int *rowwidth=new int[pSize.height];
    //建立数组rowwidth用来存储每行白色像素数
    memset(rowwidth,0,pSize.height*sizeof(int));
    double val;
    for(int i=0;i<pSize.height;i++)
    {
        for(int j=0;j<pSize.width;j++)
        {
            val=cvGetReal2D(BinaryImage,i,j);
            if (val==255.0)
            //统计白色的像素
                rowwidth[i]=rowwidth[i]+1;
        }
    }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

用DivLoc数组储存分行的位置，如果前一行白色像素数>=10而后一行>10，则判定为分行位置。
    //查找分行位置
    int *DivLoc=new int[10];
    memset(DivLoc,0,10*sizeof(int));
    int RowNum=0;
    for(int i=1;i<pSize.height;i++)
    {
        if(rowwidth[i-1]>=10 && rowwidth[i]<10)
        {
            DivLoc[RowNum]=i;
            RowNum++;
        }
    }1
2
3
4
5
6
7
8
9
10
11
12

将图像按行分割。每次循环确定一个仅包含该行的感兴趣区域，将该区域拷贝到新的图像，并且以Row1.jpg Row2.jpg为名称存储在指定位置。用LinePath给每次分割出的行图像分配存储路径。注意在每次循环中均建立一个新的RowImage、LinePath也要在每个循环中释放RowImage和LinePath。
    RowNum=0;
    while(DivLoc[RowNum])
    {
        //LinePath是行图像的存储路径，每次循环发生改变
        char *LinePath=(char *)malloc(30*sizeof(char));
        if(LinePath==NULL)
        {
            printf("行图片路径内存分配失败");
            exit(1);
        }
        CvRect RectLine;

        //确定感兴趣区域的范围
        if(RowNum==0)
            RectLine=cvRect(0,0,pSize.width,DivLoc[RowNum]+5);
        else
            RectLine=cvRect(0,DivLoc[RowNum-1]+5,pSize.width,DivLoc[RowNum]-DivLoc[RowNum-1]);
        IplImage *RowImage=cvCreateImage(cvSize(RectLine.width,RectLine.height),IPL_DEPTH_8U,1);
        cvSet(RowImage,cvScalar(0),0);
        cvSetImageROI(BinaryImage,RectLine);
        cvCopy(BinaryImage,RowImage);
        cvResetImageROI(BinaryImage);
        //保存分行图像
        sprintf(LinePath,"C:\\picture\\biao2\\Row%d.jpg",RowNum+1);
        cvSaveImage(LinePath,RowImage);
        cvReleaseImage(&RowImage);
        free(LinePath);
        LinePath=NULL;
        RowNum++;
    }1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

最后记得释放内存！返回行数待用。
    delete DivLoc;
    delete rowwidth;
    return RowNum;1
2
3



















from https://www.itread01.com/content/1547840015.html

基於OpenCV的數碼管數字識別
其他 · 發表 2019-01-19


ads
利用OpenCV可實現工業儀表裝置的讀數識別。儀表一般可分為兩：數字式儀表和指標式儀表，本博文主要介紹一下數字式儀表識別的關鍵技術。下圖是用軟體模擬的數碼管圖片，本文識別的也就是圖中的數字。

一、影象定位

在實際的應用場景中，拍攝到的儀表區域很有可能會包含多餘的背景部分，一個比較簡單的解決方法是在拍攝時先行設定一個邊界區域，提醒拍攝者將待識別的內容限制在區域中。後期識別時直接提取邊界區域內的資訊進行識別。

二、影象預處理

影象預處理的內容包括灰度化、二值化、腐蝕（或膨脹）、輪廓提取以及數字分割等。

1.灰度化

灰度化的目的是將圖片從RGB的格式轉為單通道，畫素值為~255範圍內的灰度圖。
#define picture   "test4.png"  // filepath
...
Mat image_org = imread(picture, IMREAD_COLOR);
imshow("image_org", image_org);  // read RGB image
Mat image_gry = imread(picture, IMREAD_GRAYSCALE);
if (image_gry.empty()) // read RGB image
    return -1；
imshow("image_gry", image_gry);
如下圖所示：


2.二值化

二值化操作將灰度圖變為畫素值為0或者255的二值化影象，閾值可以根據圖片的實際需求設定，要求是能將背景和數字分開。
Mat image_bin;
threshold(image_gry, image_bin, 50, 255, THRESH_BINARY); // convert to binary image
imshow("image_bin", image_bin);
二值化效果如下，threshold()函式中第二個形參選取的是THRESH_BINARY，因此影象變成黑底白字的效果。注意：此時圖片背景文字的顏色直接影響後期的處理。

此形參的取值詳見： cv::ThresholdTypes


3.腐蝕/膨脹

數字式儀表大部分採用八段式數碼管，因此數字是不連續的。因此，在數字分割提取之前需要採取一定的操作使得數字的筆畫連線起來，以防止數字被割裂而無法識別。腐蝕膨脹操作就可以解決這個問題。需要注意的是，腐蝕膨脹是對於白色部分而言的，膨脹就是影象中的高亮部分進行膨脹，“領域擴張”，效果圖擁有比原圖更大的高亮區域。腐蝕就是原圖中的高亮部分被腐蝕，“領域被蠶食”，效果圖擁有比原圖更小的高亮區域。

現在的字型是白色的，如果想要讓字型連續，就需要進行膨脹。 但也不能過度膨脹，否則會使得相鄰數字連線起來，無法分割。
Mat image_dil;
Mat element = getStructuringElement(MORPH_RECT, Size(20, 20)); // 膨脹
dilate(image_bin, image_dil, element);
imshow("image_dil", image_dil);
膨脹的效果如下：


4.輪廓提取

每個數字連通後，即可進行輪廓提取，找個每個數字的輪廓位置資訊。輪廓資訊都儲存在contours_out中。然後根據輪廓擬合成矩形輪廓。但是注意位置資訊儲存的順序不是按照實際的座標位置儲存的，需要重新排序。本文是根據輪廓所在列資訊(x)進行重排。
vector<vector<Point> > contours_out;
vector<Vec4i> hierarchy;
findContours(image_dil, contours_out, hierarchy, RETR_EXTERNAL, CHAIN_APPROX_NONE);
// re-arrange location according to the real position in the original image
const size_t size = contours_out.size();
vector<Rect> num_location;
for (int i = 0; i < contours_out.size(); i++)
{
    num_location.push_back(boundingRect(Mat(contours_out[i])) );// 轉換為矩形輪廓
}
sort(num_location.begin(), num_location.end(), cmp); // 重排輪廓資訊

bool cmp(const Rect& a, const Rect& b)
{
    if (a.x < b.x)
        return true;
    else
        return false;
}
查詢到的輪廓如下圖所示：



在實際的應用場景中，影象不可避免地存在一些噪聲部分，此時噪聲部分也可能被提取出來，因此在得到所有輪廓後還需進行濾波處理，除去噪聲輪廓。上圖中包括噪聲影象為數字3、4以及7、8之間的白色部分，需要濾除。

5.數字分割

根據提取的矩形輪廓資訊，可分割出單獨的數字進行識別。
for (int i = 0; i < contours_out.size(); i++)
{
    if (!IsAllWhite(image_dil(num_location.at(i)))) // 是否為數字
    {
        tube.push_back(image_dil(num_location.at(i)));
        imshow(string(_itoa(tube_num, rectnum, 10)), tube.at(tube_num));
        tube_num++;
    }
}
分割出的數字效果如下：


三、數字識別

1.穿線法

數字式儀表的數字都是八段數碼管式數字，都是橫平豎直的筆畫，沒有弧度，可以考慮用割線進行識別，原理圖如下。將數字區域（數字1除外）分割成六個部分，掃描個部分的畫素點，判斷該區域內是否存在筆畫（a,b,c,d,e,f,g），最後根據二進位制的規則可推斷出數字的值。除數字1外，剩餘數字分割後圖像長寬比都接近，唯獨數字1影象的長寬比相對要大一些，可設定合理的閾值來確定數字1的影象。

int TubeIdentification(Mat inputmat) // 穿線法判斷數碼管a、b、c、d、e、f、g、
{
    int tube = 0;
    int tubo_roi[7][4] =
    {
        { inputmat.rows * 0 / 3, inputmat.rows * 1 / 3, inputmat.cols * 1 / 2, inputmat.cols * 1 / 2 }, // a
        { inputmat.rows * 1 / 3, inputmat.rows * 1 / 3, inputmat.cols * 2 / 3, inputmat.cols - 1     }, // b
        { inputmat.rows * 2 / 3, inputmat.rows * 2 / 3, inputmat.cols * 2 / 3, inputmat.cols - 1     }, // c
        { inputmat.rows * 2 / 3, inputmat.rows - 1    , inputmat.cols * 1 / 2, inputmat.cols * 1 / 2 }, // d
        { inputmat.rows * 2 / 3, inputmat.rows * 2 / 3, inputmat.cols * 0 / 3, inputmat.cols * 1 / 3 }, // e
        { inputmat.rows * 1 / 3, inputmat.rows * 1 / 3, inputmat.cols * 0 / 3, inputmat.cols * 1 / 3 }, // f
        { inputmat.rows * 1 / 3, inputmat.rows * 2 / 3, inputmat.cols * 1 / 2, inputmat.cols * 1 / 2 }, // g
    };

    if (inputmat.rows / inputmat.cols > 2)   // 1 is special, which is much narrower than others
    {
        tube = 6;
    }
    else
    {
        for (int i = 0; i < 7; i++)
        {

            if (Iswhite(inputmat, tubo_roi[i][0] , tubo_roi[i][1], tubo_roi[i][2], tubo_roi[i][3]))
                tube = tube + (int)pow(2, i);
        }
    }

    switch (tube)
    {
        case  63: return 0;  break;
        case   6: return 1;  break;
        case  91: return 2;  break;
        case  79: return 3;  break;
        case 102: return 4;  break;
        case 109: return 5;  break;
        case 125: return 6;  break;
        case   7: return 7;  break;
        case 127: return 8;  break;
        case 111: return 9;  break;

        default: return -1;
    }
}
2.KNN演算法

使用K近鄰法對數字影象進行分類，若採用此方法，首先需要收集數碼管數字的資料集。需要注意的時，建立KNN模型時，對於資料集進行了一些操作，因此需要對待分類的影象進行相同的操作，否則識別的準確率不高。特別要注意資料集和待識別影象中背景和字型的顏色是否一致。
char trainfile[100];
Mat traindata, trainlabel, tmp;
for (int i = 0; i < TRAINDATANUM; i++)
{
    sprintf(trainfile, "%s\\%d.jpg", TRAINPATH, i); // TRAINPATH可能需要根據實際修改
    tmp = imread(trainfile, IMREAD_GRAYSCALE);   // 讀取資料集影象資訊
    threshold(tmp, tmp, 50, 255, THRESH_BINARY);
    resize(tmp, tmp, Size(NORMWIDTH, NORMHEIGHT));
    traindata.push_back(tmp.reshape(0, 1));
    trainlabel.push_back(i);  // 附件標籤資訊
}
traindata.convertTo(traindata, CV_32F);

int K = 1;
Ptr<TrainData> tData = TrainData::create(traindata, ROW_SAMPLE, trainlabel);
Ptr<KNearest> knn = KNearest::create();
knn->setDefaultK(K);
knn->setIsClassifier(true);
knn->train(tData);
for (int i = 0; i < tube_num; i++)
{
    resize(tube.at(i), tube.at(i), Size(NORMWIDTH, NORMHEIGHT));
    tube.at(i) = tube.at(i).reshape(0, 1);
    tube.at(i).convertTo(tube.at(i), CV_32F);
    int r = knn->predict(tube.at(i));   //對所有行進行預測
    cout << r << endl;
}

from https://www.itread01.com/content/1546437455.html

下載和配置Opencv在網上和書上有很多的講解，這裡不再贅述。
此處附上Opencv的下載連結。

想要對圖片中的數字資訊進行識別首先要對圖片進行預處理，排除干擾的因素，只留下有價值的資訊。

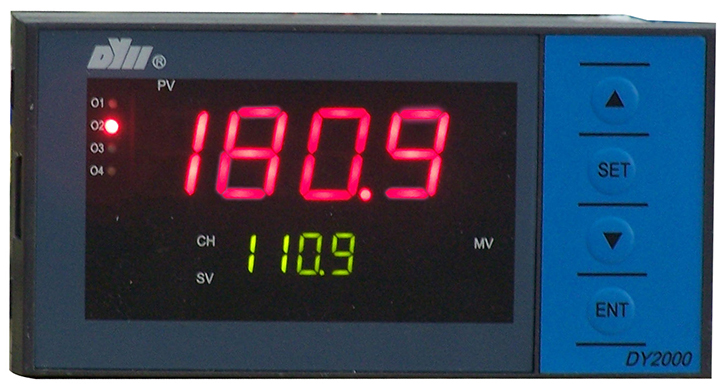

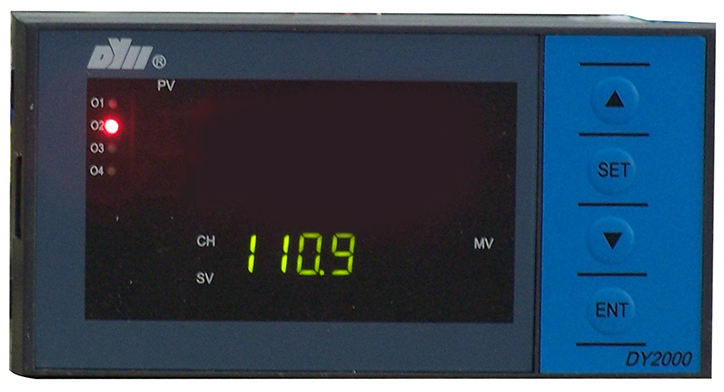

這裡需要兩張圖，一張為有資料的圖片，一張為儀表關閉時沒有資料的圖片。

1.原理

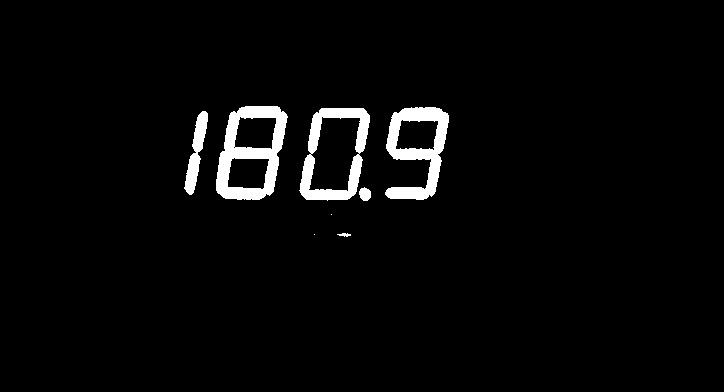

儀表數字和背景的區別就是資料會在短時間內會發生變化，這樣在差分二值圖中未變化的背景區域就會被濾除。

2.函式說明

1.cvAbsDiff(const CvArr* scr1, const CvArr* scr2, CvArr *dst)
功能：求兩個圖片（兩幀）的差值
引數1：源圖片1，單通道灰度圖
引數2：源圖片2，單通道灰度圖
引數3：目標影象，得到的差值圖存在*dst中

2.cvLoadImage( const char* filename, int flags=CV_LOAD_IMAGE_COLOR )
功能：載入圖片
引數1：源圖片地址
引數2：載入圖片的屬性
常用：
CV_LOAD_IMAGE_UNCHANGED 影象保持原有屬性
CV_LOAD_IMAGE_COLOR 載入影象為三通道

3.cvCreateImage(CvSize size, int depth, int channels)
功能：建立圖片
引數1：圖片寬、高
引數2：圖片深度
IPL_DEPTH_8U - 無符號8位整型
IPL_DEPTH_8S - 有符號8位整型
IPL_DEPTH_16U - 無符號16位整型
IPL_DEPTH_16S - 有符號16位整型
IPL_DEPTH_32S - 有符號32位整型
IPL_DEPTH_32F - 單精度浮點數
IPL_DEPTH_64F - 雙精度浮點數
引數3：一個元素的通道數（1、2、3）

4.cvCvtColor( const CvArr* src, CvArr* dst, int code )
功能：顏色轉換
引數1：源圖片
引數2：目標圖片
引數3：轉換模式
CV_BGR2GRAY 轉換為灰度圖（des是單通道圖片）

5.cvThreshold( const CvArr* src, CvArr* dst, double threshold, double max_value, int threshold_type )
功能：圖片二值化（只有黑色和白色）
引數1：src 源圖片，單通道灰度圖
引數2：dst 目標圖片，單通道灰度圖
引數3：threshold 閾值
引數4：max_value 使用 CV_THRESH_BINARY 和 CV_THRESH_BINARY_INV 的最大值。
引數5：threshold_type 閾值型別
CV_THRESH_BINARY =0 大於閾值的畫素設為最大值，小於閾值的設為最小值
CV_THRESH_BINARY_INV =1 大於閾值的畫素設為最小值，小於閾值的畫素設為最大值
CV_THRESH_TRUNC =2 大於閾值的畫素設為閾值，小於閾值的畫素保持原色
CV_THRESH_TOZERO =3 大於閾值的畫素保持原值，小於閾值的畫素設為0
CV_THRESH_TOZERO_INV=4 大於閾值的畫素設為0，小於閾值的畫素保持原值

3.程式碼

#include<opencv2/opencv.hpp>
using namespace std;
using namespace cv;

//建立指標
//源影象：
IplImage *SrcImage1=NULL, *SrcImage2=NULL;
//二值圖：
IplImage *BinaryImage=NULL;
//灰度圖：
IplImage *GrayImage1=NULL, *GrayImage2=NULL, *GrayImage3=NULL;
//源圖片載入地址
const char *SrcImageName1="C:\\picture\\biao1.jpg";
const char *SrcImageName2="C:\\picture\\biao2.jpg";
//圖片儲存地址
const char *SaveBinaryPath="C:\\picture\\binary1.jpg";
//影象視窗名稱
const char *BinaryWindowName="二值圖";

int main()
{
    //讀取原圖
    SrcImage1=cvLoadImage(SrcImageName1,CV_LOAD_IMAGE_UNCHANGED);
    SrcImage2=cvLoadImage(SrcImageName2,CV_LOAD_IMAGE_UNCHANGED);

    //建立灰度圖
    GrayImage1=cvCreateImage(cvGetSize(SrcImage1),IPL_DEPTH_8U,1);
    GrayImage2=cvCreateImage(cvGetSize(SrcImage2),IPL_DEPTH_8U,1);
    GrayImage3=cvCreateImage(cvGetSize(SrcImage1),IPL_DEPTH_8U,1);
    //變成灰度圖
    cvCvtColor(SrcImage1,GrayImage1,CV_BGR2GRAY);
    cvCvtColor(SrcImage2,GrayImage2,CV_BGR2GRAY);

    //檢測差值
    cvAbsDiff(GrayImage1,GrayImage2,GrayImage3);

    //建立二值圖
    BinaryImage=cvCreateImage(cvGetSize(GrayImage3),IPL_DEPTH_8U,1);
    //影象二值化
    cvThreshold(GrayImage3,BinaryImage,35,255,CV_THRESH_BINARY);
    //建立視窗
    cvNamedWindow(BinaryWindowName,CV_WINDOW_AUTOSIZE);
    //顯示
    cvShowImage(BinaryWindowName,BinaryImage);
    //儲存
    cvSaveImage(SaveBinaryPath,BinaryImage);
    //等待按鍵事件
    cvWaitKey();
    //釋放
    cvDestroyWindow(BinaryWindowName);
    cvReleaseImage(&SrcImage1);
    cvReleaseImage(&SrcImage2);
    cvReleaseImage(&BinaryImage);
    cvReleaseImage(&GrayImage1);
    cvReleaseImage(&GrayImage2);
    cvReleaseImage(&GrayImage3);
    return 0;
    }

搜尋此網誌

姓蔡的Blogger

OpenCV儀表資料識別

OpenCV儀表資料識別（一）：整體思想

OpenCV仪表数据识别（三）：数据按行分割

1.实现方法

2.代码

3.解析

留言

張貼留言

熱門文章

網路芳鄰win10 與XP 能連線的方法

リンクサーバーの作成(SQL Server データベース)

OpenCV儀表資料識別

OpenCV儀表資料識別（一）：整體思想

OpenCV仪表数据识别（三）：数据按行分割

1.实现方法

2.代码

3.解析

基於OpenCV的數碼管數字識別

1.原理

2.函式說明

3.程式碼

4.處理結果

留言

張貼留言

熱門文章

網路芳鄰win10 與XP 能連線的方法

リンク サーバーの作成(SQL Server データベース)

リンクサーバーの作成(SQL Server データベース)
