乙級【車床-CNC車床】學科 FINAL3

內孔刀桿之編號為"S25R-MSKNL12"，其字母"K"係表示

(1) 刀片夾持方式 (2) 刀桿長度 (3) 刀片間隙角 (4) 刀具切入角度

內孔刀桿之編號為"S25R-MSKNL12"，其字母"N"係表示

(1) 刀桿長度 (2) 刀片夾持方式 (3) 刀具切削方向 (4) 刀片間隙角

ISO規格中，捨棄式內徑車刀把編號"532S-CTFPR16"，其中"16"係表示

(1) 刀把長度 (2) 刀片車削邊長度 (3) 刀片形狀 (4) 刀把直徑

from https://echaintool.com/upload/web/Download/201803EchainCuttingTools/G.Boring_bar-P143-P195.pdf

刀片編號為"TNMG160408L"，其字母"M"是表示

(1) 夾持方式 (2) 刀片許可差 (3) 刀片隙角 (4) 刀片形狀

from https://echaintool.com/upload/web/Download/201803EchainCuttingTools/A.Insert-A-AV.pdf

陶瓷刀具之紅硬性高，其軟化溫度約為攝氏

(1) 1,100 度 (2) 900 度 (3) 600 度 (4) 1,500 度

下列刀具材料中何者之導熱率最低？【　　】刀具

(1) 碳化鎢超硬 (2) 氮化鈦瓷金 (3) 高速鋼 (4) 氧化鋁陶瓷

精車削軟鋼料，選用下列何種刀具較佳？

(1) 氮化矽陶瓷 (2) 鑽石 (3) 瓷金刀具 (4) 氧化鋁陶瓷

瓷金刀片採用粉末冶金法製造，使用【　　】為結合劑

(1) 釩 (2) 鎘 (3) 鉍 (4) 鎳

鑽削下列何種材質時鑽頭宜磨較小鑽唇間隙角？

(1) 鑄鐵 (2) 青、黃銅 (3) 一般鋼料 (4) 合金鋼、不銹鋼

車削較軟材料若有不易排屑現象則代表

(1) 添加切削劑不當 (2) 工件材料延性較大 (3) 刀具角度不當 (4) 車刀材質不當

行業數學

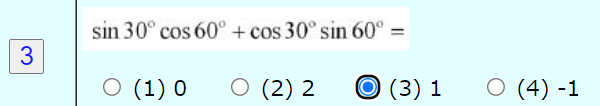

0.5*0.5+0.866*0.866=1

\sin ^{2}\!x+\cos ^{2}\!x=1

。

達哥拉斯恆等式，它說明對於任何角，正弦的平方加上餘弦的平方必定會是1

???

??? 21/24

???

1 COS > 1 NG

2 NOT EQ

1+ (1/√3)^2= (2/√3)^2

1+ 1/3 = 4/3

3 2*1/2* √3/2 = √3/2

4 達哥拉斯恆等式

(複選)	一組三角板可畫出下列何種角度? (1) 105° (2) 15° (3) 75° (4) 125°

一副三角尺有两个，三个角分别为（90°、60°、30°）和（90°、45°、45°）

12*12+(0.5x*0.5x) = x*x

144=0.75x^2

x^2=144/0.75

1 0.5 ng

2 -3 ng

θ=180+22.62

= 202.62

(複選)	在同一平面相交的兩圓弧，可用下列何種方法解得交點座標? (1) 兩個二元二次方程式求解 (2) 兩個極座標方程式求解 (3) 兩個二元一次方程式求解 (4) 兩個一元二次方程式求解

機械工作法

5mm的六角扳手，其規格是

(1) 六角形的對邊長度 (2) 螺絲的節徑 (3) 螺絲的外徑 (4) 六角形的對角長度

下列有關使用固定扳手與活動扳手的敘述，何者錯誤？

(1) 固定扳手只能用於單一種螺絲頭尺寸 (2) 儘量用固定扳手 (3) 對於不同尺寸螺絲頭，使用活動扳手鎖緊施力皆一樣 (4) 活動扳手可用於六角頭及四角頭螺絲

下列何者不是鑽床的規格之一？

(1) 主軸中心至床柱的距離 (2) 進刀手柄的迴轉圈數 (3) 主軸上下移動距離 (4) 主軸端面到床台最低位置的距離

高速鋼鑽頭鑽削低碳鋼工件，鑽頭的鑽唇角宜為

(1) 90° (2) 135° (3) 100° (4) 118°

造成往復式鋸床之鋸條折斷，下列何者較不可能？

(1) 材料沒夾緊 (2) 沒加切削劑 (3) 沒開動前鋸條接觸工件 (4) 換新鋸條沿著已有的鋸路切入

鋸條磨損過快與下列何者較無關聯？

(1) 速度太快 (2) 鋸切壓力偏小 (3) 鋸齒反向安裝 (4) 回程時，鋸條未抬起

下列何者不適用於改善積屑刀口的產生？

(1) 刀具斜角減小 (2) 降低刀頂面摩擦力 (3) 減少進給率 (4) 使用切削劑

P10與P30車刀片的選用條件，下列何者正確？

(1) 後者較適用於重切削 (2) 前者較適用於有振動的車削條件 (3) 後者較適用於高速車削 (4) 前者較適用於粗車

M與K類車刀片的選用條件，下列何者正確？

(1) 後者適用於車削不銹鋼 (2) 前者適用於車削低碳鋼 (3) 後者適用於車削鑄鐵 (4) 前者適用於車削石材

磨床磨削鑄鐵工件，宜選用何種代號之砂輪磨料？

(1) WA (2) C (3) A (4) GC

以砂輪機磨碳化物刀具，一般採用的砂輪磨料代號是

(1) GC (2) WA (3) C (4) A

	代號	特性	應用

氧化鋁	A	棕褐色，硬度高，韌性大。	適用於中低碳鋼，一般材的自由切削。
	WA	白色，硬度比A稍高，韌性比A稍低。	適用於高碳鋼、合金鋼、工具鋼。
	PA	玫瑰色，韌性比WA高。	適用於高強碳鋼，高硬度鋼，合金鋼，工具鋼。可提供多氣孔組織，平面研磨用。
	DA	深紅色，韌性比PA高。	適用於經熱處理之高強碳鋼，高硬度鋼，合金鋼，工具鋼。可提供多氣孔組織，平面研磨用。
	32A	磨粒為單結晶體，強度、硬度、韌性比WA高。	適用於高強度材料，合金鋼，工具鋼，高硬度鋼和精密研削。
碳化矽	C	黑色，硬度比WA高，韌性較低。	適用於強度低的金屬和非金屬材料，如塑膠、石材、鑄鐵等。
碳化矽	GC	綠色，硬度比鑽石和氮化硼低，但破碎性和硬度高於C。	適用於硬脆性材料，如超硬合金，玻璃等。

下列何者適用特殊形狀研磨？

(1) 圓柱磨床 (2) 成形磨床 (3) 平面磨床 (4) 工具磨床

下列何者不屬於銑床的常用規格？

(1) 可裝銑刀直徑的大小 (2) 銑刀數量 (3) 床台的縱向移動距離 (4) 銑床刀軸的大小

下列何者不屬於車床之基本構造？

(1) 車刀 (2) 床台 (3) 傳動機構 (4) 車頭

下列何者不屬於工具磨床的基本構造？

(1) 機器頭座 (2) 尾座 (3) 傳動機構 (4) 磨輪

傳統車床上，以手動方式促使刀具溜座縱向移動的裝置是

(1) 導螺桿 (2) 離合器 (3) 蝸桿與蝸輪 (4) 齒輪與齒條

銑床的工作台除了可作三方向移動外，還可作旋轉者為

(1) 靠模銑床 (2) 立式銑床 (3) 臥式銑床 (4) 萬能銑床

螺旋齒輪常用下列何種工具機加工？

(1) 萬能銑床 (2) 車床 (3) 立式銑床 (4) 鉋床

銑床分度頭(1:40)中，一分度板有15、16、17、18、19、20孔圈，若要銑削32齒之齒輪，每銑一齒則搖柄迴轉數為

40/32=20/16= 1+(4/16)

在車床上切削外錐度，經調整複式刀座至所需錐度並予以固定，若車刀刀尖高於工件中心線，則切削後之錐度會

(1) 變小 (2) 變大 (3) 皆有可能 (4) 不變

切削V形螺紋，下列何者不為中心規的用途？

(1) 檢驗車刀角度 (2) 檢查試削導程 (3) 量測螺紋長度 (4) 檢驗車刀與工件的垂直度

磨輪之標註 A-70-M-8-V，其中"8"代表

(1) 砂粒大小 (2) 磨料種類 (3) 結合材料 (4) 組織鬆密程度

有一鑽石砂輪之標記符號為SD-120-J-100-B-N-30，其中SD及120代表

(1) 粒度及結合劑 (2) 磨料及結合度 (3) 粒度及結合度 (4) 磨料及粒度

帶鋸機鋸條使用時，通常截取適當長度銲接後須進行何種處理？

(1) 表面硬化 (2) 回火 (3) 退火 (4) 淬火

銑刀軸規格NO 50-25.4-B-457，其中"50"表示

(1) 錐度號碼 (2) 孔徑 (3) 硬度 (4) 桿長

下列有關車刀敘述，何者正確？

(1) 圓鼻車刀用於精車削 (2) 右牙車刀僅須右側磨成側讓角 (3) 切斷刀之前端較後端窄 (4) 右手車刀用於自左向右車削

車削圓桿時，工件表面粗糙發亮，下列何者較有可能？

(1) 工件夾持偏心 (2) 主軸轉速太慢 (3) 車刀鬆動 (4) 刀尖高出工件中心線

重銑削平面時，宜選用的刀齒是

(1) 條數多的螺旋齒 (2) 齒數少的直齒 (3) 齒數多的直齒 (4) 條數少的螺旋齒

車削延性材料時，形成積屑刃口的主要原因是

(1) 切削速度不恰當 (2) 溫度太高 (3) 切削量太少 (4) 壓力太小

銑削平面時，若銑削量很大，宜選用

(1) 端銑刀 (2) 側銑刀 (3) 面銑刀 (4) 角銑刀

一般用於銑削正齒輪的銑床是

(1) 立式銑床 (2) 龍門銑床 (3) 臥式銑床 (4) 直式銑床

一般用於研磨銑刀的磨床是

(1) 外圓磨床 (2) 平面磨床 (3) 工具磨床 (4) 無心磨床

最適合於多量少樣車削工件的是

(1) 專用車床 (2) 工具車床 (3) 機力車床 (4) 六角車床

???

一般在水泥牆上鑽孔時，宜選用的鑽頭材質是

(1) 陶瓷 (2) 高速鋼 (3) 高碳鋼 (4) 碳化物

鑽削一般鋼料時，鑽頭鑽唇間隙角是

(1) 13～17度 (2) 3～7度 (3) 8～12度 (4) 18～22度

中心鑽頭的錐角是

(1) 90度 (2) 120度 (3) 45度 (4) 60度

平面磨削時，切削速度計算公式：V＝πDN，其中的"N"表主軸轉速，則"D"為

(1) 工件的外徑 (2) 砂輪的外徑 (3) 工件的內徑 (4) 砂輪的內徑

切割不規則曲線的工件，應選用

(1) 立式帶鋸機 (2) 往復式鋸床 (3) 金屬圓鋸機 (4) 磨料圓鋸機

立式帶鋸機

使用臥式帶鋸機鋸切直徑75㎜的低碳鋼工件時，宜選用的鋸條為每25.4㎜有

(1) 8齒 (2) 12齒 (3) 6齒 (4) 10齒

帶鋸條的接頭熔接宜採用

(1) 對接 (2) 搭接 (3) 雙蓋板式 (4) 單蓋板式

下列何者不屬於帶鋸條熔接的工作程序？

(1) 磨平兩端 (2) 熔接部位回火 (3) 剪切所需長度 (4) 敲扁鋸條兩端

(複選)	下列加工方法何者不正確？ (1) 刺沖打點可作為量具與圓規腳尖的支點 (2) 切削延性材料時為容易形成連續切屑，車刀後斜角應加大 (3) 研磨淬火鋼料時應使用碳化矽砂輪 (4) 臥式銑削有鑄鐵件表面時，應使用順銑法

(複選)	有關鑽削加工之敘述，下列何者正確？ (1) 沖製中心點之凹痕大小應比鑽頭的靜點大 (2) 鑽頭直徑越大，鑽削速度應愈高 (3) 可用中心沖敲碎已斷在工件中之鑽頭 (4) 工件的含碳量愈高，鑽削速度應降低

(複選)	下列有關切削刀具的敘述，何者正確？ (1) 陶瓷刀具主要成分為氧化鋁，適合重切削或斷續切削 (2) 碳化鎢刀具的耐熱性高於陶瓷刀具 (3) 高速鋼刀具硬度宜大於HRc50以上 (4) 鑽石刀具不適合切削鐵系材料

(複選)	有關切削劑之使用，下列敘述何者錯誤？ (1) 水溶性切削劑主要目的為潤滑 (2) 碳化鎢車刀在車削過程中已溫度升高時，不可突然對刀片噴灑大量切削劑降溫 (3) 車床壓花應用水溶性切削劑 (4) 非水溶性切削劑主要目的為冷卻

(複選)	對於熱作加工下列何種敘述正確？ (1) 工件在回火溫度以下加工 (2) 工件在再結晶溫度以上加工 (3) 可增加工件內部組織細微化及硬度與延展性 (4) 工件在退火溫度以下加工

(複選)	有關攻螺紋之敘述，下列何者正確？ (1) 手攻攻盲孔牙宜使用第三攻完成最後精修 (2) 對於貫穿孔的攻牙，必須使用第一攻、第二攻、第三攻的順序攻牙 (3) 攻牙之前先倒角，以導引螺絲攻進入 (4) 機械攻牙可沿用鑽孔轉速
